Сортировка для рассева щепы серии СЩ с линейным круговращательным движением сита в горизонтальной плоскости для рассева щепы, больше известные в настоящее время под названием "сортировки", широко используются для сортировки щепы на фракции.
Сортировка оснащается двумя или тремя ярусами сит.
Материал сеток - перфолист и сетка плетенная.

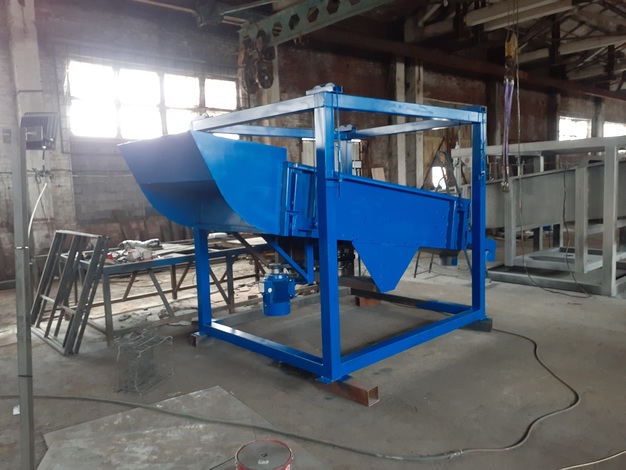

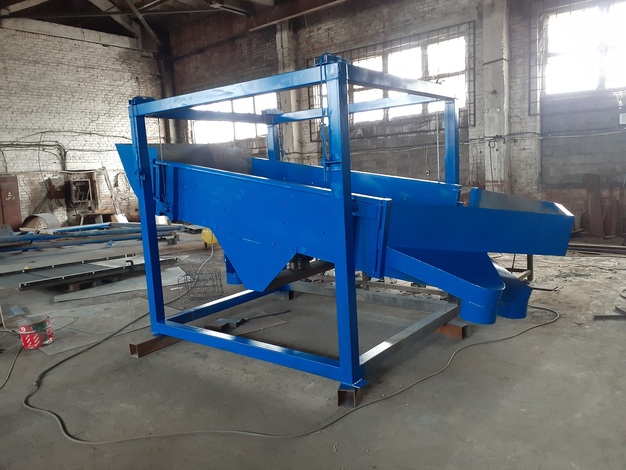

Устройство машины для сортировки щепы показано на рисунке. Рабочим органом машины являются сита , которые установлены в подвижном коробе. Сита расположены одно над другим таким образом, чтобы щепа просеивалась и последовательно разделялась на фракции от крупной до мелкой. Под нижним ситом устанавливают поддон для сбора мелкой щепы и опилок. Массивная опорная рама машины смонтирована на четырех шаровых опорах 3, которые опираются на фундамент 4. Привод машины осуществляется от электродвигателя через клиноременную передачу и эксцентриковый вал с противовесом. Благодаря такому приводу и шаровым опорам короб 1 с ситами 6 и 7 совершает круговое движение в горизонтальной плоскости с амплитудой 50—70 мм.Сортируемая щепа ч.ерез загрузочный лоток поступает на верхнее сито с крупными отверстиями. За счет центробежных сил, возникающих при круговом движении, щепа равномерно распределяется по всей поверхности сита. Кондиционные и мелкие частицы просеиваются, крупные постепенно перемещаются по наклонной поверхности сита и сходят с него на выносной лоток. Разделение остальной щепы на кондиционную и мелкую фракцию осуществляется ситом 6 с мелкими отверстиями. Мелкая щепа просеивается через сито и по лотку ссыпается на выносной транспортер. Кондиционная щепа перемещается по поверхности сита в сторону уклона и поступает на выносной лоток. Производительность сита с мелкими отверстиями значительно меньше, чем с крупными, поэтому его площадь соответственно больше.
Наше предприятие предлагает два варианта сортировок:
Общие характеристики. Стоимость указана на сортировки с двумя ситами.
Модель | Производительность м3/час | Размер просеивающих сит, Ш х Д | Мощность | Габариты |
|
СЩ-1200х2500 | 30 | 1200х2500 | 3 | 3700 х 1700 х 2200 |
|
|
| ||||
СЩ-1500х4500 | 100 | 1500 х 4500 | 5,5 | 5500 х 2200 х 2200 |
- оборудование для рассева сыпучих материалов
